針對現有自動消防炮不能實時顯示火災區位置的問題，設計一種能實時顯示火災區域位置和火災畫面的自動消防炮控制系統。系統以微處理器為核心構建消防炮的定位顯示控制電路，利用芯片對采集到的視頻信號進行處理，采用模擬開關芯片選通火災報警視頻通道，使用通信方式傳輸控制信號。實驗結果表明：該系統能實時地顯示火災區域位置和火災畫面，為消防滅火提供極大的便利。

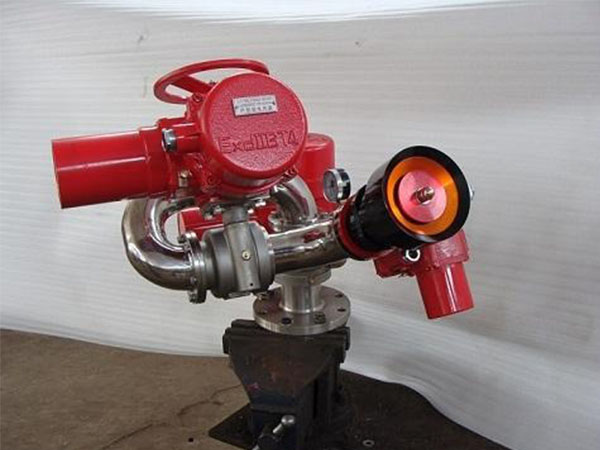

　　目前，一般安防系統均配置視頻攝像機，可監測一定范圍內的情況，但當發生火災時，視頻攝像機無法實現定位及滅火，需要監控人員根據攝像機的顯示判斷出著火位置，人工再去現場滅火。自動消防炮是一種通過火災傳感器或者火災圖像探測器報警定位，驅動電機帶動噴水口上下左右移動對準火源點噴水，達到準確滅火目的的設備[1-2]。為此，本文設計了一種自動消防炮定位顯示控制系統。該系統在外部火災報警信號輸入后，能夠自動在消防工程設備平面圖上準確顯示出著火點位置，并打開安裝在報警點的消防炮噴水口上的圖像探測器。該系統不僅能快速判斷出著火點位置，指引消防人員滅火，也能實時準確觀察到滅火情況，還能通過圖像檢測控制器控制面板實現遠程手動控制，大大提高了滅火效率。

　　自動消防炮定位顯示控制系統主要由帶圖像探測器的自動消防炮、報警視頻轉換器、報警視頻監視器、圖像檢測控制器組成。

　　帶圖像探測器的自動消防炮在保護區域內對火災進行檢測、識別、報警，并自動定位噴水滅火;復合視頻信號通過配對的光端機和光纖傳輸給報警視頻轉換器;火災報警信號與控制信號通過雙向總線輸送給圖像檢測控制器;圖像檢測控制器集成消防炮控制功能，可實時在消防工程設備平面圖顯示報警位置，也可在手動模式下對消防設備進行控制滅火。

　　該系統在使用中穩定可靠，具有很好的移植性。應用于不同的場所時，只需要更換消防工程設備平面圖，重新設置自動消防炮與消防工程設備平面圖對應的坐標點即可。
